—多级泵—卧式多级离心泵
一、特点原理及图片

TSWA型卧式多级离心泵具有高效节能、运行平稳、噪声低、震动小等特点,同时,易损件寿命成倍增长延长了泵的使用寿命。

结构说明

TSWA卧式多级离心泵为单吸节段式结构,其吸入口为水平方向,吐出口为垂直向上布置,设有50、75、100、125、150等五种口径,用户可根据流量、扬程的需求选择不同口径和级数的泵来得到满足。
本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成,其结构设计合理。
泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成,转子两端支承在干油润滑的滚动轴承上,由于叶轮极好的动静平衡及平衡盘的水力平衡作用,使得泵运行起来平稳,且噪声低、震动小。
进水段、中段及出水段的结合用纸垫通过拉紧螺栓手头紧达到密封,为防止液体从两端主轴泄漏,设软填料轴封,同时在轴上装有橡胶挡水圈、O型橡胶密封圈,以防水进入轴套腔内。
为防止TSWA卧式多级离心泵的中段和导叶磨损,特设叶轮密封环及导叶套等易损零件,当叶轮与这些易损件之间的间隙超过规定值时应予以更换。
泵与电动机同时装在公用的铸铁底座上,其扭矩通过弹性联轴器来传递。



应用范围及工作条件

主要适用于城市高层建筑给排水及消防用水、工厂、矿山给排水、远距离输水、生产工艺循环中用水、暖通空调循环、生活用水等多种用途。
1、适用于输送清水及物理化学性质类似于清水的物质,其固体不溶物体积不超过单位体积0.1%,粒度≤2mm。
2、介质温度:-15°C~80°C。
3、工作压力:系统压力≤3.0MPa。
即:系统压力=入口压力+泵工作时的压力≤3.0MPa。 4、周围环境的温度应低于40°C,相对湿度应不超过95%。
5、由于本型泵主要部件均为铸铁材质,因此所输送介质应无强腐蚀性。
注:如介质带有细小粒或具强腐蚀性时,请在订货时说明,以便提供可靠的产品。

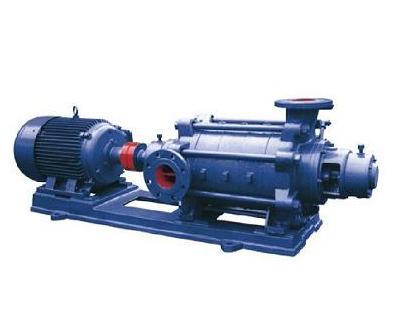

卧式多级离心泵 产品图

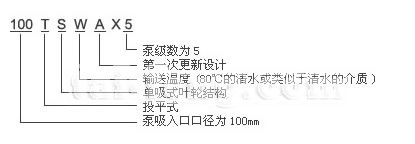

二、 性能参数
TSWA型泵性能参数表
型号 级数 流量 扬程
(m)
转速
(r/min)
功率 效率
(%)
允许吸上
真空高度
(m)
汽蚀余量
(m)
重量
(kg)
m3 L/S 轴功率 电机功率
50TSWA 2 15
18
22
4.17
5
6.1
20
18.4
16.8
1450 1.28
1.37
1.55
2.2 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
135
3 15
18
22
4.17
5
6.1
30
27.6
25.2
1450 1.92
2.05
2.32
3 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
155
4 15
18
22
4.17
5
6.1
40
36.8
33.6
1450 2.55
2.73
3.09
4 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
175
5 15
18
22
4.17
5
6.1
50
46
42
1450 3.19
3.42
3.87
5.5 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
195
6 15
18
22
4.17
5
6.1
60
55.2
50.4
1450 3.83
4.10
4.65
5.5 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
215
7 15
18
22
4.17
5
6.1
70
64.4
58.8
1450 4.47
4.79
5.42
7.5 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
235
8 15
18
22
4.17
5
6.1
80
73.6
67.2
1450 5.10
5.47
6.19
7.5 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
255
9 15
18
22
4.17
5
6.1
90
82.8
75.6
1450 5.75
6.15
6.97
7.5 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
275
10 15
18
22
4.17
5
6.1
100
92
84
1450 6.39
6.84
7.74
11 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
295
11 15
18
22
4.17
5
6.1
110
101.2
92.4
1450 7.03
7.52
8.52
11 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
315
12 15
18
22
4.17
5
6.1
120
110.4
100.8
1450 7.66
8.20
9.29
11 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
335
75TSWA 2 30
36
42
8.33
10
11.67
25
23
20
1450 3.00
3.22
3.37
5.5 68
70
68
7.3
7.2
6.5
2.8
3
3.8
181
3 30
36
42
8.33
10
11.67
37.5
34.5
30
1450 4.51
4.83
5.05
7.5 68
70
68
7.3
7.2
6.5
2.8
3
3.8
213
4 30
36
42
8.33
10
11.67
50
46
40
1450 6.01
6.45
6.73
11 68
70
68
7.3
7.2
6.5
2.8
3
3.8
245
5 30
36
42
8.33
10
11.67
62.5
57.5
50
1450 7.51
8.06
8.42
11 68
70
68
7.3
7.2
6.5
2.8
3
3.8
276
6 30
36
42
8.33
10
11.67
75
69
60
1450 9.01
9.67
10.10
15 68
70
68
7.3
7.2
6.5
2.8
3
3.8
307
7 30
36
42
8.33
10
11.67
87.5
80.5
70
1450 10.51
11.28
11.78
15 68
70
68
7.3
7.2
6.5
2.8
3
3.8
340
8 30
36
42
8.33
10
11.67
100
92
80
1450 12.02
12.89
13.46
18.5 68
70
68
7.3
7.2
6.5
2.8
3
3.8
370
9 30
36
42
8.33
10
11.67
112.5
103.5
90
1450 13.52
14.50
15.15
18.5 68
70
68
7.3
7.2
6.5
2.8
3
3.8
402
10 30
36
42
8.33
10
11.67
125
115
100
1450 15.02
16.12
16.83
22 68
70
68
7.3
7.2
6.5
2.8
3
3.8
432
11 30
36
42
8.33
10
11.67
137.5
126.5
110
1450 16.52
17.73
18.51
22 68
70
68
7.3
7.2
6.5
2.8
3
3.8
462
100TSWA 2 62
69
80
17.2
19.2
22.2
32.4
31.2
28
1450 7.65
8.03
8.59
11 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
355
3 62
69
80
17.2
19.2
22.2
48.6
46.8
42
1450 11.48
12.05
12.89
15 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
406
4 62
69
80
17.2
19.2
22.2
64.8
62.4
56
1450 15.31
16.07
17.19
22 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
457
5 62
69
80
17.2
19.2
22.2
81
78
70
1450 19.14
20.09
21.49
30 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
508
6 62
69
80
17.2
19.2
22.2
97.2
93.6
84
1450 22.97
24.11
25.79
30 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
560
7 62
69
80
17.2
19.2
22.2
113.4
109.2
98
1450 26.79
28.13
30.09
37 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
610
8 62
69
80
17.2
19.2
22.2
129.6
124.8
112
1450 30.62
32.14
34.39
45 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
660
9 62
69
80
17.2
19.2
22.2
145.8
140.4
126
1450 34.45
36.16
38.69
45 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
712
10 62
69
80
17.2
19.2
22.2
162
156
140
1450 38.28
40.18
42.98
55 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
762
型号 级数 流量 扬程
(m)
转速
(r/min)
功率 效率
(%)
允许吸上
真空高度
(m)
汽蚀余量
(m)
重量
(kg)
m3 L/S 轴功率 电机功率
125TSWA 2 72
90
108
20
25
30
46
43.2
40
1450 12.89
14.32
15.59
22 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
475
3 72
90
108
20
25
30
69
64.8
60
1450 19.34
21.48
23.39
30 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
555
4 72
90
108
20
25
30
92
86.4
80
1450 25.79
28.63
31.18
45 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
640
5 72
90
108
20
25
30
115
108
100
1450 32.23
35.79
38.98
55 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
726
6 72
90
108
20
25
30
138
129.6
120
1450 38.67
42.95
46.78
75 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
840
7 72
90
108
20
25
30
161
151.2
140
1450 45.12
50.11
54.57
75 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
923
8 72
90
108
20
25
30
184
172.8
160
1450 51.57
57.27
62.37
90 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
1008
9 72
90
108
20
25
30
207
194.4
180
1450 58.02
64.43
70.16
90 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
1093
10 72
90
108
20
25
30
230
216
200
1450 64.46
71.59
77.96
90 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
1178
150TSWA 2 119
155
191
33
43
53
65
60
54.9
1450 29.03
32.91
36.19
45 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
522
3 119
155
191
33
43
53
97.5
90
82.4
1450 43.55
49.37
54.29
75 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
604
4 119
155
191
33
43
53
130
120
109.8
1450 58.06
65.82
72.39
90 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
686
5 119
155
191
33
43
53
162.5
150
137.2
1450 72.58
82.28
90.49
110 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
768
6 119
155
191
33
43
53
195
180
164.7
1450 87.1
98.74
108.58
132 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
850
7 119
155
191
33
43
53
227.5
210
192.1
1450 101.61
115.19
126.68
132 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
930
8 119
155
191
33
43
53
260
240
219.6
1450 116.12
131.65
144.78
160 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
1013
9 119
155
191
33
43
53
292.5
270
247.0
1450 130.64
148.10
162.87
200 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
1095



海泰丰泵业制造有限公司是一家专业的水泵制造厂家,生产销售的TSWA卧式多级离心泵品质高、价格实惠,本网页上显示的产品图、参数等资料,仅为选型参考之用,详细齐全的样本说明书,请来电索取
