产品展示

—化工泵—高压可空转直立耐酸碱泵浦

一、特点原理及图片

(1) JKH-机型编号
(2) 出口口径40-1-1/2 50-2
(3) 比重SK-1.1, SP-1.4
(4) 马力1-1HP, 2-2HP, 3-3HP, 5-5HP, 7.5HP
(5) 频率5：50Hz 6：60Hz
(6) O环 V-VITON E-EPT N-NBR
(7) 泵体材质 F-FRPP P-PVDF

说明

1. 泵体采用FRPP. PVDF等塑钢材料射出成型；
2. 适合于槽内外使用；
3. 高效率. 低噪音. 不泄漏. 易于维护；
4. 泵浦内使用干式轴封，空转不会损坏，马达端盖有油封设计，确保酸性气体不会进入马达轴承，从而保护马达，增加马达使用寿命；
5. 泵浦转动轴可使用SUS304及钛金材质，满足客户使用到不同的工作场所。

高压可空转直立耐酸碱泵浦　产品图

二、性能参数

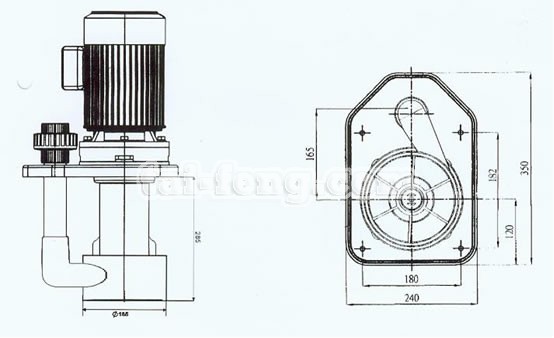

安装尺寸

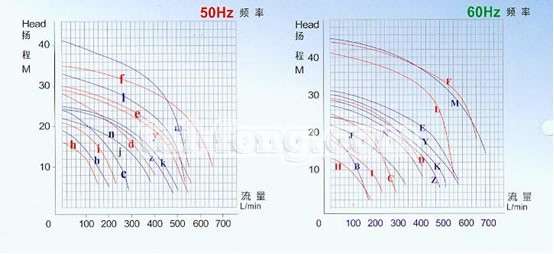

JKH 高压可空转直立式耐酸碱泵浦　性能曲线图

规格参数表

机型	比重	进出口径（mm）	功率		50Hz			60Hz			重量（Kg）
机型	比重	进出口径（mm）	HP	极数	曲线	全扬程（m）	全流量（L/min）	曲线	全扬程（m）	全流量（L/min）	重量（Kg）
JKH-32SK-1	1.1	2×1	1	2	B	19	200	B	19.5	160	20
JKH-32SK-2	1.1	2×1	2	2	C	24	290	C	25	290	25
JKH-40SK-2	1.1	2×1-1/4	2	2	N	22	380	N	24	400	25
JKH-40SK-3	1.1	2×1-1/4	3	2	D	28	400	D	29	400	29
JKH-40SK-4	1.1	2-1/2×1-1/2	4	2	Y	29	450	Y	29	450	32
JKH-50SK-5	1.1	2-1/2×1-1/2	5	2	E	30	560	E	30	560	46
JKH-50SK-7.5	1.1	2-1/2×2	7.5	2	F	35	650	F	44	640	73
JKH-32SP-1	1.4	2×1	1	2	H	16	150	H	13	180	20
JKH-32SP-2	1.4	2×1	2	2	I	21	230	I	18	220	25
JKH-40SP-3	1.4	2×1-1/4	3	2	J	20	320	J	22	330	29
JKH-40SK-4	1.4	2-1/2×1-1/2	4	2	Z	23	400	Z	25	420	32
JKH-50SP-5	1.4	2-1/2×1-1/2	5	2	K	25	500	K	28.5	500	46
JKH-50SP-7.5	1.4	2-1/2×2	7.5	2	I	33	530	L	41	540	73

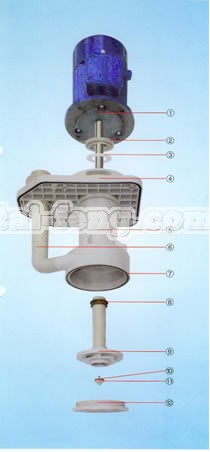

零件装配

JKH 高压可空转直立式耐酸碱泵浦　

零件装配

编号	名称
1	马达
2	陶瓷固定座
3	陶瓷
4	面盖
5	主体
6	出水管
7	前盖O环
8	液封
9	叶轮
10	叶轮O环
11	叶轮螺母
12	前端盖

JKH 高压可空转直立式耐酸碱泵浦厂家：

上海泰丰泵业制造有限公司是一家专业的水泵制造厂家，生产销售的JKH 高压可空转直立式耐酸碱泵浦品质高、价格实惠，本网页上显示的产品图、参数等资料，仅为选型参考之用，详细齐全的样本说明书，请来电索取，由于编辑水平有限，如发现错误和不妥之处，望您批评指正。
