—化工泵—悬臂式玻璃钢耐腐蚀泵

一、特点原理及图片

IHWS型、HIS型两种型式的泵：①IHWS型泵为单级、单吸悬臂式玻璃钢旋涡泵。②IHS型泵为单级、单吸悬壁式玻璃钢离心泵。接触介质的零部件，采用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成形的酚醛玻璃钢制件。产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能。在防腐方面可部分替代含钼不锈钢，钛及钛合金等贵重金属。轴封：采用U1502型外装式F4波纹机械密封，静环为碳化硅、动环为F4碳纤合成，耐磨采用U1507型，静环、动环都为碳化硅。密封性能可靠，使用寿命长。产品标准化程度高，零件通用性、互换性强，泵为托架型悬臂式结构。机泵两体，更换泵轴方便。固定性好，机泵通过爪型弹性联轴器传动。拆卸检修方便。泵的旋转方向：从电动机端看泵为顺时针方向旋转。本泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业，输送不含固体颗粒，不易结晶，温度不高于100℃发各种非氧化性酸（盐酸、稀硫酸、甲酸、醋酸、丁酸）等腐蚀介质的设备。

型号意义

例：IHS100-80-193
IH-----------------------------------IH型化工泵的托架型悬臂式离心泵
S------------------------------------与介质接触的零部件材料为酚醛玻璃钢

100----------------------------------吸入口直径为100毫米
80-----------------------------------排出口直径为193毫米
193----------------------------------离心式叶轮直径为193毫米

例：IHWS40-32-128
IHW-----------------------------------IH型化工泵的托架型悬臂式旋涡泵
S-------------------------------------与介质接触的零部件材料为酚醛玻璃钢
40------------------------------------吸入口直径为40毫米
32------------------------------------排出口直径为31毫米
128-----------------------------------旋涡式叶轮直径为128毫米

悬臂式玻璃钢耐腐蚀泵　产品图

二、性能参数

序号	型号规格	流量（Q）		扬程（H）米	转速（r/min）	功率（Kw）		效率（%）
序号	型号规格	m3/h	L/s	扬程（H）米	转速（r/min）	轴	电机	效率（%）
1	IHWS32-25-101	1.8 2.2 3.3	0.5 0.69 0.91	45 40 35	2900	3.05 1.85 1.53	4	7.2 14.6 20.4
2	IHWS40-32-128	5 8 10	1.39 2.22 2.77	50 42 35	2900	5.52 4.05 4.12	7.5	12.2 22.4 23.0
3	IHWS32-32-120	5 8 10	1.39 2.22 2.77	45 37 28	2900	3.95 3.45 3.05	5.5	15.4 23.0 24.8
4	IHS40-32-135	8.0 11.0 14.5	2.22 3.05 4.03	22 15 12	2900	1.05 1.18 1.45	2.2	45.3 37.8 32.4
5	IHS50-40-160	15 25 35	4.17 6.94 9.72	25 18 15	2900	2.15 2.55 2.92	4	47.1 47.7 48.6
6	IHS65-40-174	25 35 45	6.94 9.72 12.5	32 28 22	2900	3.25 3.55 4.12	5.5	66.5 74.6 65.0
7	IHS65-50-174	30 45 55	8.3 12.5 15.3	35 28 20	2900	4.80 5.45 6.05	7.5	59.1 62.5 49.1
8	IHS80-65-174	40 50 65	11.1 13.8 18.1	30 25 22	2900	4.85 5.51 6.12	7.6	66.9 61.3 63.1
9	IHS80-65-185	35 50 65	9.7 13.8 18.0	38 32 28	2900	5.22 6.20 7.40	11	68.9 69.7 66.5
10	IHS100-80-185	50 70 90	13.8 19.4 25.0	32 28 24	2900	6.32 7.35 8.45	11	68.4 72.1 69.1
11	IHS100-80-193	55 90 100	15.3 25.0 27.7	40 30 25	2900	8.65 10.2 11.2	15	68.7 71.5 60.3

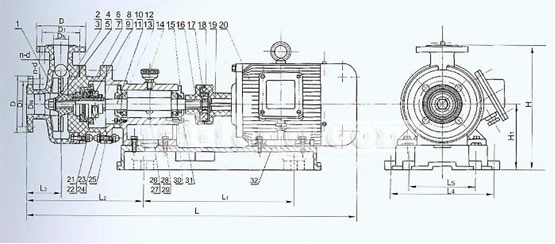

IHS型结构及安装图

IHS型序号、零件名称、材料明细表

序号	名称	数量	材料	序号	名称	数量	材料	序号	名称	数量	材料
1	泵壳	1	玻璃钢	12	前后轴承	2	组合件	23	螺母	8	A3
2	叶轮并帽	1	A3模压玻璃钢	13	机架	1	HT20-40	24	垫圈	8	A3
3	叶轮并帽垫片	2	四氟	14	B-25油杯	1	组合件	25	双头螺柱	4	A3
4	叶轮	1	玻璃钢	15	SG-油封	2	耐油橡胶	26	视镜	1	有机玻璃
5	泵壳垫片	1	四氟	16	泵联轴器	1	玻璃钢	27	六角螺塞	1	A3
6	泵座	1	玻璃钢	17	圆螺母	2	45号钢	28	六角螺栓	8	A3
7	压紧螺套	1	玻璃钢	18	弹性块	1	橡胶	29	垫片	8	A3
8	机械密封	1	组合件	19	电机联轴器	1	玻璃钢	30	轴承盖垫片	2	青壳纸
9	轴套	1	玻璃钢	20	电动机	1	组合件	31	轴承盖螺栓	8	A3
10	泵轴	1	45号钢	21	防腐螺母	8	A3模压玻璃钢	32	底座	1	HT20-40
11	轴承封盖	3	HT20-40	22	防腐垫圈	8	四氟	33

IHWS、IHS型外形及安装尺寸

序号	型号规格	吸入法兰排出法兰								L	L1	L2	L3	L4	L5	H	H1
序号	型号规格	DN	D	D1	n-d	DN	D	D1	n-d	L	L1	L2	L3	L4	L5	H	H1
1	IHWS32-25-101	32	135	100	4-14	25	115	85	4-12	1011	447	397	160	295	210	310	175
2	IHWS40-32-128	40	145	110	4-14	32	135	100	4-14	1139	492	451	200	328	210	363	210
3	IHWS32-32-128	32	135	100	4-14	32	135	100	4-14	1139	492	451	200	328	210	363	210
4	IHS40-32-135	40	145	110	4-14	32	135	100	4-14	880	405	331	100	230	210	323	175
5	IHS50-40-160	50	160	125	4-14	40	145	110	4-14	995	447	381	120	295	210	370	175
6	IHS65-40-174	65	180	145	4-14	40	145	110	4-14	1069	492	381	120	328	210	405	210
7	IHS65-50-174	65	180	145	4-14	50	160	125	4-14	1069	492	381	120	328	210	405	210
8	IHS80-65-174	80	195	160	4-18	65	180	145	4-14	1069	492	381	120	328	210	405	210
9	IHS80-65-185	80	195	160	4-18	65	180	145	4-14	1269	684	423	135	380	260	465	245
10	IHS100-80-185	100	215	180	8-18	80	195	160	4-18	1269	684	423	135	380	260	470	245
11	IHS100-80-193	100	215	180	8-18	80	195	160	4-18	1269	684	423	135	380	260	470	245

IHWZ型、HIS型悬臂式玻璃钢耐腐蚀泵厂家：

上海泰丰泵业制造有限公司是一家专业的水泵制造厂家，生产销售的IHWZ型、HIS型悬臂式玻璃钢耐腐蚀泵品质高、价格实惠，本网页上显示的产品图、参数等资料，仅为选型参考之用，详细齐全的样本说明书，请来电索取，由于编辑水平有限，如发现错误和不妥之处，望您批评指正。
