—化工泵—JKP可空转耐酸碱泵浦
一、特点原理及图片

(1) JKP-机型编号
(2) 口径15-1/2 20-3/4 25-1
(3) 比重SK-1.1 SP-1.4
(4) 马力1/8-1/8HP, 1/6-1/6HP, 1/2-1/2HP, 1/4-1/4HP, 1/3-1/3HP
(5) 频率 5:50Hz 6:60Hz
(6) O环 V-VITON E-EPT N-NBR
(7) 泵体材质F-FRPP P-PVDF C-CPVC

说明

1. 泵体采用PVDF或PP工程塑料射出成型,耐腐蚀,适用于各种酸碱液输送. 循环. 蚀刻机喷洗. 废水处理. 电着涂装. 连续镀等。
2. 马达轴采用SUS304轴,直接从马达内通过特殊工艺加工一体成型,保证正常工作中的同心度;
3. 适合槽内设计及配合过滤器连接使用。
4. 可空转运行,绝不因空转而损坏。
5. 出口为万能接头设计,用户可按需求接PP. PVC等不同材质的管,方便安装. 维修保养。
6. 本泵浦马达采用环氧树脂肪防腐涂层,不易生锈。防护等级为IP54及F级绝缘。
7. 体积小. 噪音低. 震动率低。

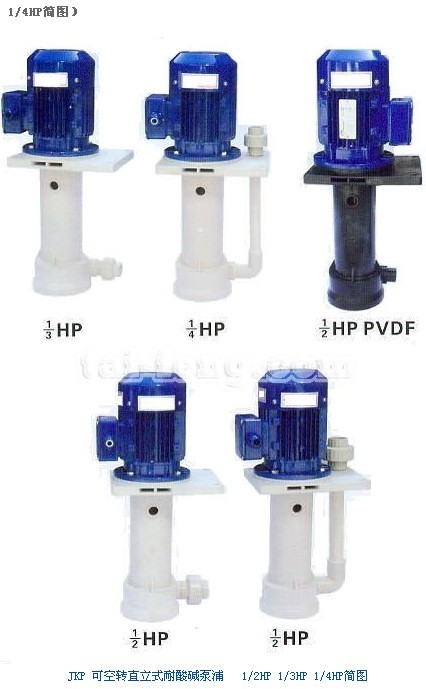

JKP可空转耐酸碱泵浦 产品图
二、 性能参数
性能参数表
型号 全流量(L/H) 最高扬程(m) 马达 出入口径(mm)
50Hz 60Hz 50Hz 60Hz 功率HP 电压V 频率Hz 相数 电流A 曲线 入口 出口
JKP-25SK-1/2 10000 13000 9 11 1/2 380/200 50/60 3 1.0/1.75 I 50 25
JKP-25SK-1/2 10000 13000 9 11 1/2 220-240 50/60 1 2.6 H 50 25
JKP-25SK-1/3 7500 10000 7 9 1/3 380/220 50/60 3 0.53/0.92 G 40 25
JKP-25SK-1/3 7500 10000 7 9 1/3 220-240 50/60 1 1.55 F 40 25
JKP-25SK-1/4 6500 9000 6 7 1/4 380/220 50/60 3 0.68/1.18 E 40 25
JKP-25SK-1/4 6500 9000 6 7 1/4 220-240 50/60 1 1.29 D 40 25
JKP-25SK-1/6 5000 6500 5 6 1/6 220-240 50/60 1 1.0 C 32 20
JKP-25SK-1/8 4500 6500 4 5 1/8 220-240 50/60 1 0.7 B 32 20
JKP-25SK-1/15 4500 5500 3.5 4 1/15 220-240 50/60 1 0.5 A 32 20

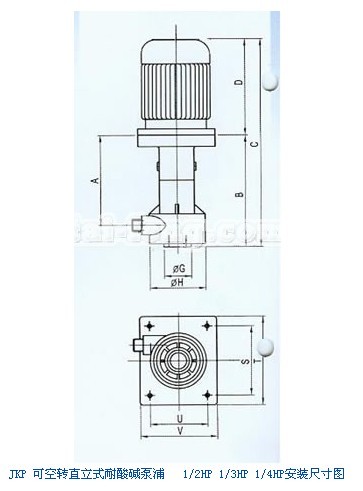

 安装尺寸图



JKP 可空转直立式耐酸碱泵浦  安装尺寸图

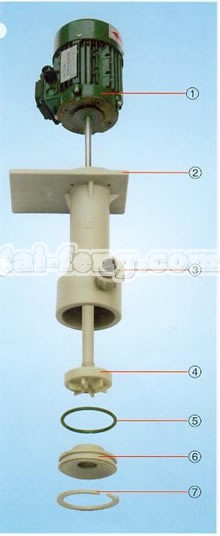

零件装配图



JKP 可空转直立式耐酸碱泵浦  零件装配图
编号 名称
1 马达
2 主体
3 出口接头
4 叶轮
5 端盖O环
6 前端盖
7 卡环

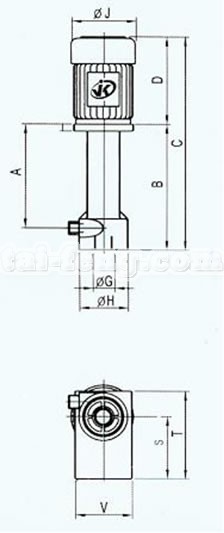

1/4HP安装尺寸图)

1/4HP规格参数表)
型号 A B C D G H J T S U V
JKP-20SK-1/8 165 205 370 164 40 90 120 110 - - 170
JKP-20SK/SP-1/6 165 205 370 164 40 90 120 110 - - 170
JKP-20SK-1/4 245 280 495 225 50 140 144 220 130 93 175
JKP-25SK/SP-1/3 245 280 495 225 50 140 144 220 130 93 175
JKP-25SK-1/2 245 280 495 225 50 140 144 220 130 93 175

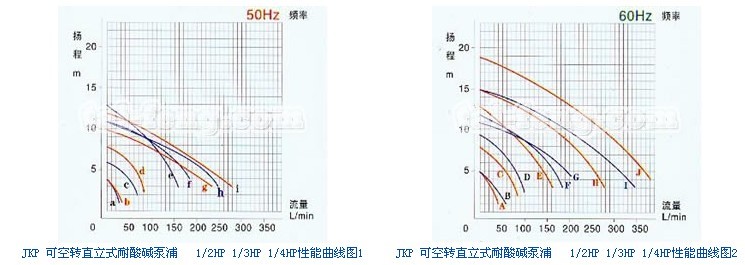

1/4HP性能曲线图)

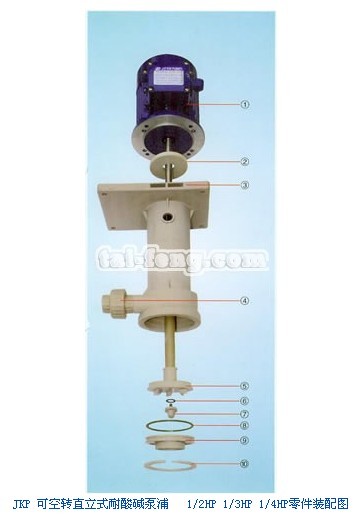

1/4HP零件装配图)

编号 名称
1 马达
2 液封盖
3 主体
4 出口接头
5 叶轮
6 叶轮O环
7 叶轮螺母
8 前盖O环
9 前盖
10 卡环

JKP 可空转直立式耐酸碱泵浦厂家:

上海泰丰泵业制造有限公司是一家专业的水泵制造厂家,生产销售的JKP 可空转直立式耐酸碱泵浦品质高、价格实惠,本网页上显示的产品图、参数等资料,仅为选型参考之用,详细齐全的样本说明书,请来电索取,由于编辑水平有限,如发现错误和不妥之处,望您批评指正。
