外混式自吸泵的回流孔

字号:T|T
时间:2013-10-31 10:19:19  点击率:1563
作者:上海泰丰泵业专业管道泵,多级泵,排污泵,消防泵,化工泵,磁力泵,计量泵,离心泵生产厂家  来源:http://www.shtfpump.com

外混式自吸泵的回流孔


       (1)回流孔面积及形状

实践证明,在确定的叶轮与蜗壳设计情况下,回流孔大回流的液体多,自吸时间短,但最大自吸高度、泵效率和扬程低;反之自吸时间长,最大自吸高度高。

为什么回流孔大会降低最大自吸高度呢?这是因为在自吸过程中,随着叶轮进口真空度提高,经回流孔的回流速度也增加,储液室中水位下降较多,回流液体夹带气体增多,即和吸入管路中气体混合的回流液体已经不足,无法进一步增大进口真空度。

对自吸泵来讲,只有在泵正常运行时不产生气蚀的最大自吸高度才有使用意义。这就是标准中的规定白吸高度都要小于最大自吸高度的原因。

回流孔的形状一般为随涡壳走向的长方形孔,其面积用当量圆孔面积代之。当量圆孔直径d按下式计算


 回流孔位置

回流孔的位置一般布置在从隔舌起沿叶轮旋转方向115°~160°之间。一般,回流孔偏离最低位置,这样自吸时间短,自吸高度稍有增加。

⑶ 堵回流孔

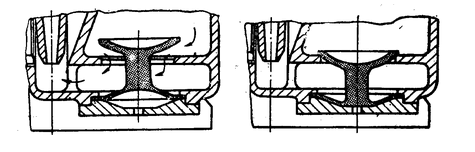

外混式自吸泵的回流孔,在泵正常运行时一般不堵。为了提高泵的效率,也可采用在自吸过程完成后自动或人工堵回流孔的结构。  如图所示是装弹性阀(用橡胶制作)的结构。在自吸过程中,弹性阀在弹性力作用下处于开启状态,泵自吸过程完毕,泵开始正常运转时,储液室的压力高于蜗室内的压力,弹性阀被压下,使储液室与蜗室隔断,这样就消除了回流水力损失。  设计回流阀上盘与上阀坐问的喉部尺寸时应使过流面积大于回流孔面积。
